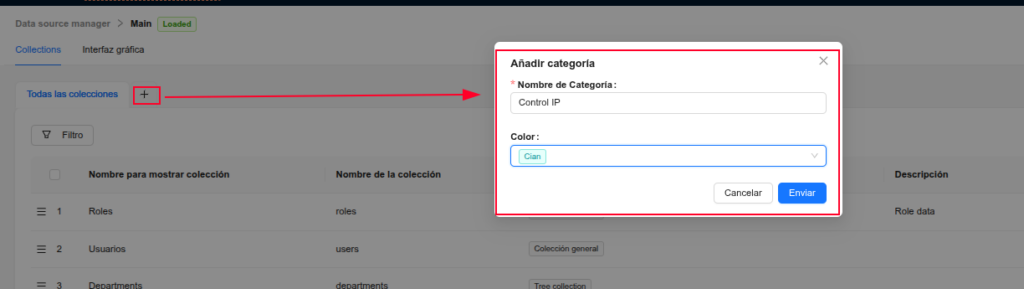

Crear Categoria
data center
- Colección
Nombre: Centros de Datos
Código: crtlip_datacenter
Categoría: Control IP
Descripción Almacena la información de los Centros de Datos| Campo | Tipo | Código | validacion1 | Validacion2 | Descripción |
| Nombre | Texto de una línea | crtlip_datacenter_nombre | Requerido | Longitud máxima:100 | Almacena el nombre del Centro de Datos |
| Descripción | Texto largo | crtlip_datacenter_descripcion | Requerido | Longitud máxima:100 | Almacena la descripción del Centro de Datos |
| Ubicación | Texto largo | crtlip_datacenter_ubicacion | Requerido | Longitud máxima:300 | Almacena la ubicación del Centro de Datos |

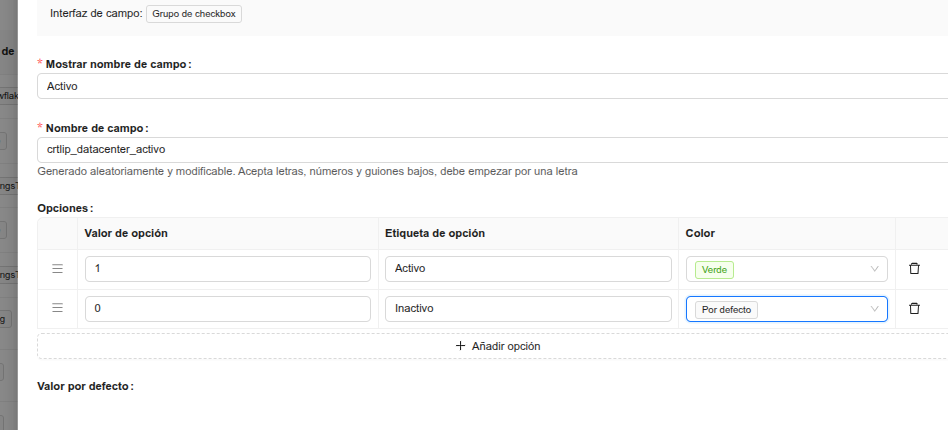

| Activo | Selección simple | crtlip_datacenter_activo | 1 / Activo / Verde 0 / Inactivo / Por defecto | 1 = Activo / 0 = Inactivo |
Sala
- Colección
Nombre: Sala
Código: crtlip_datacenter_sala
Categoría: Control IP
Descripción Almacena la informacion de las diferentes salas del Centro de Datos| Campo | Tipo | Código | validacion1 | Validacion2 | Descripción |
| Nombre | Texto de una línea | crtlip_datacenter_sala_nombre | Requerido | Longitud máxima:200 | Almacena el nombre de la Sala del Centro de Datos |
| Descripción | Texto largo | crtlip_datacenter_sala_descripcion | Requerido | Longitud máxima:250 | Almacena la descripción de la sala del Centro de Datos |
| Estado | Selección simple | crtlip_datacenter_sala_estado | 1 / Activo / Verde 0 / Inactivo / Por defecto 2 / Manteniemiento / Naranja | 1 / Activo / Verde 0 / Inactivo / Por defecto 2 / Manteniemiento / Naranja | |
| Activo | Selección simple | crtlip_datacenter_sala_activo | 1 / Activo / Verde 0 / Inactivo / Por defecto | 1 = Activo / 0 = Inactivo | |

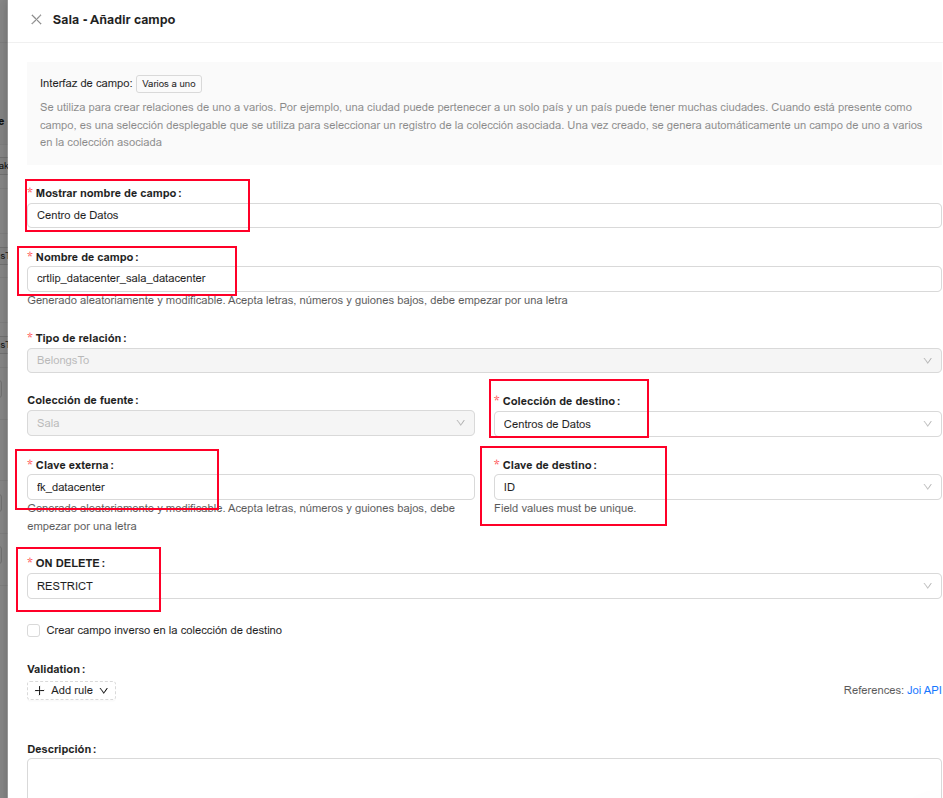

| Centro de Datos | Varios a uno → Datacenter | crtlip_datacenter_sala_datacenter | Almacena la relación de centro de dato con la sala |
- Nombre: campo de titulo
- Luego añadimos la sala
- Columnas

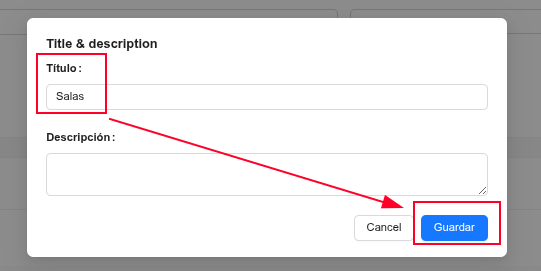

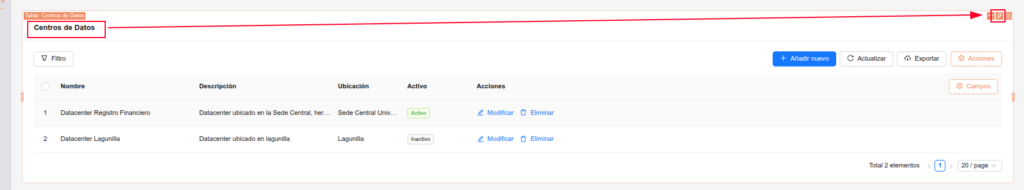

- Título
- Acomodar

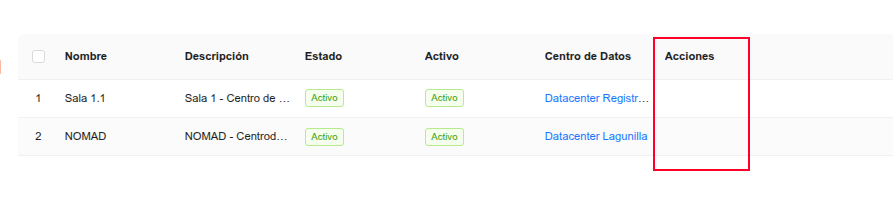

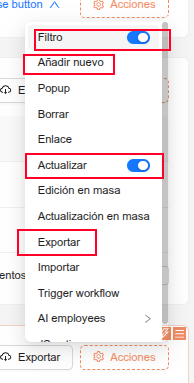

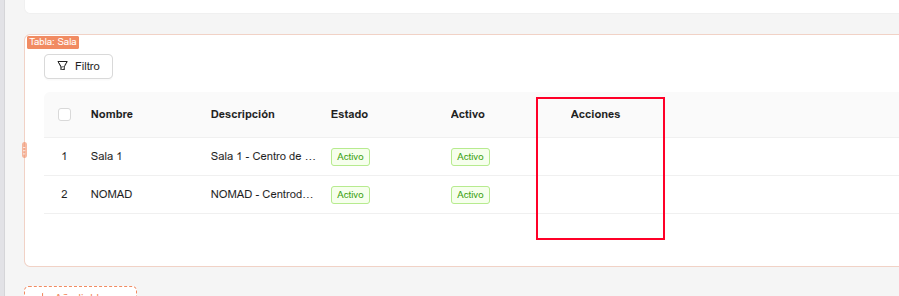

- Acciones
Agregar Sala

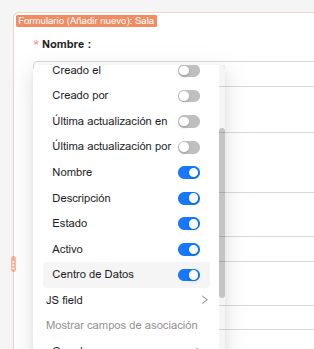

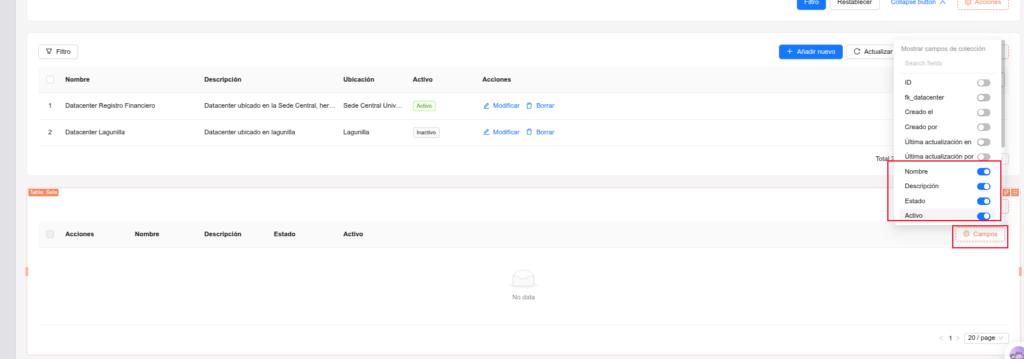

- Campos
- boton

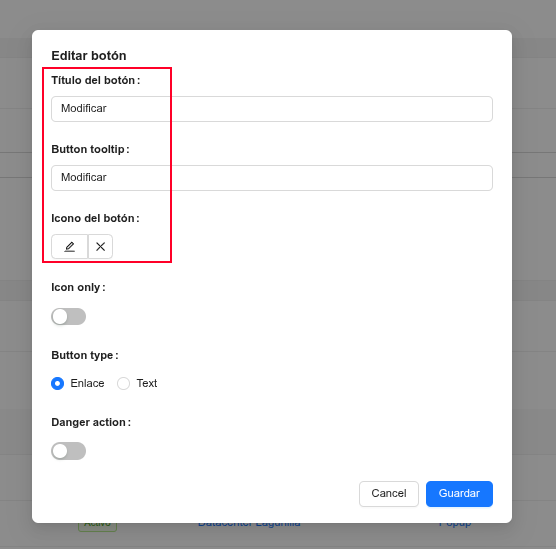

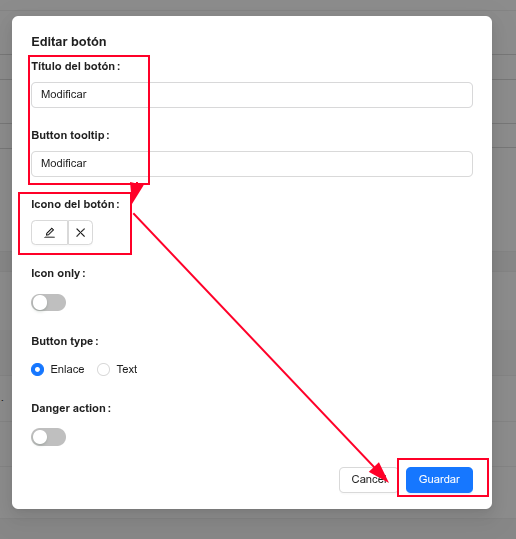

Modificar

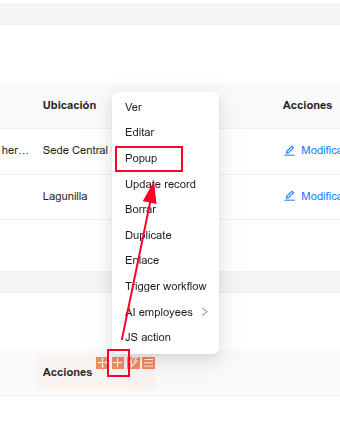

- popup
- Campos
- Boton
Eliminar
- popup
- Editar

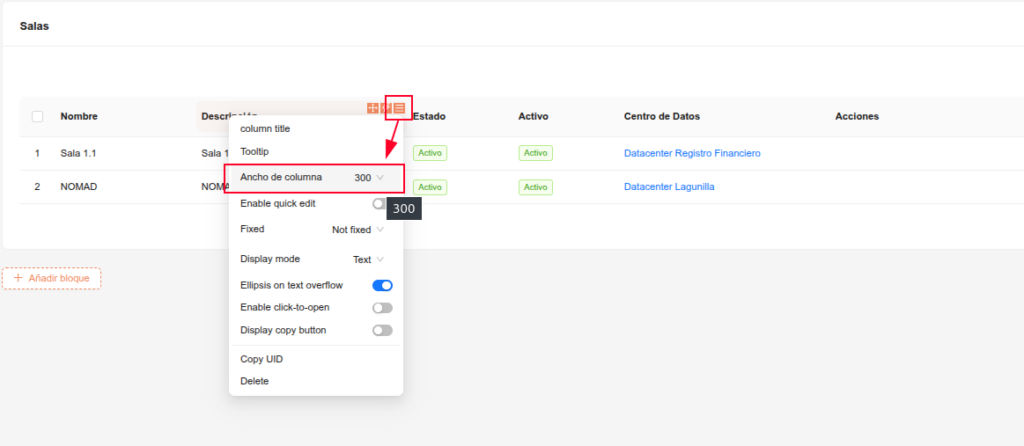

- Ajustar ancho de todas las columnas
Relación Centro Datos -> Sala

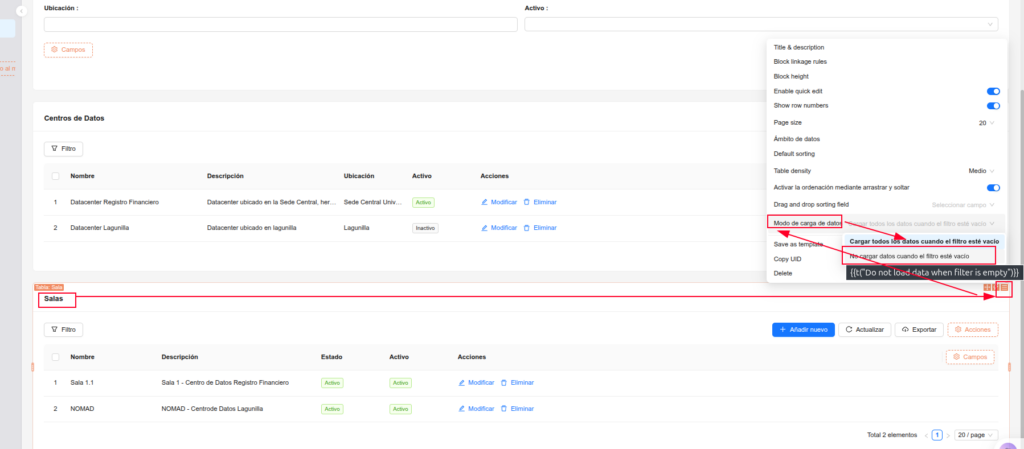

- BLOCK: SALAS -> No cargar datos
- NOTA: como el funcionamiento es al hacer clic sobre un registro del centro de datos nos cargue sus salas primero debemos copiar el UID del bloque de salas para al crear el evento le digamos que actualice este bloque

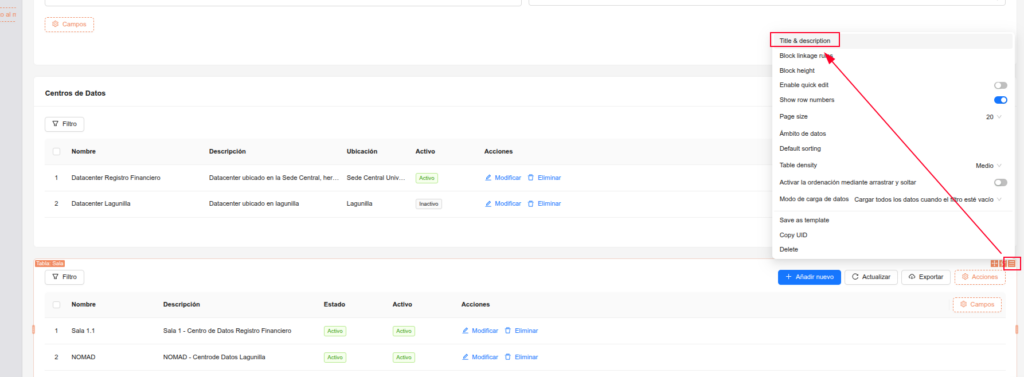

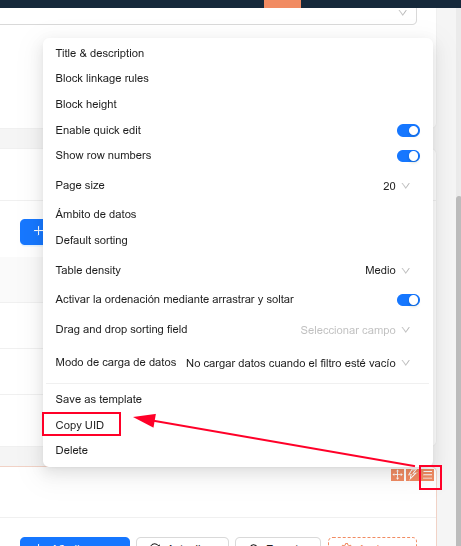

- Copiar UID

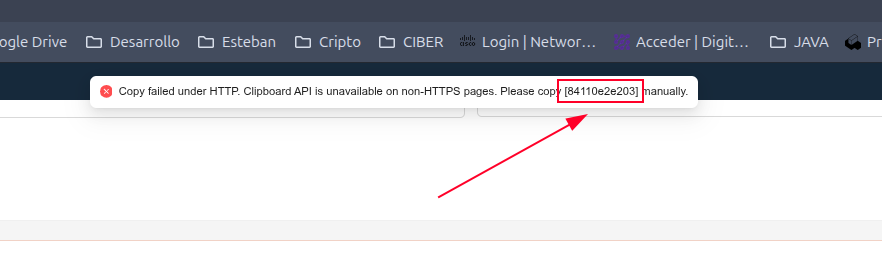

- Esto nos muestra un mjs, mientras no tengamos un dominio https no podemos copiar directamente el UID si no que lo tomamos de aqui, este lo copiamos en un block de notas
84110e2e203- BLOCK: Centro Datos -> Crear Evento

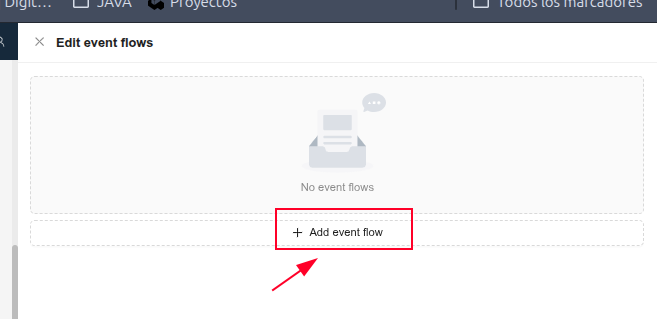

- Agregar

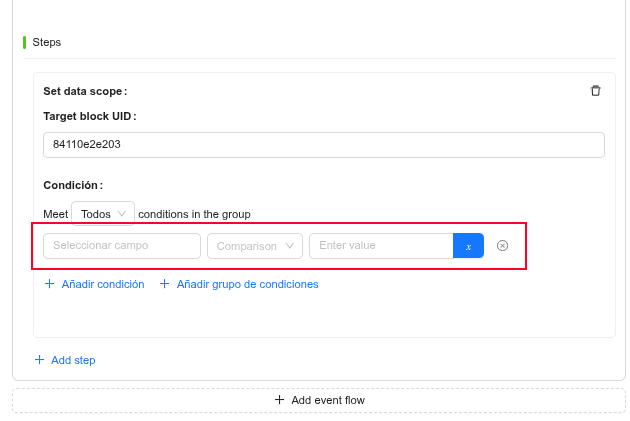

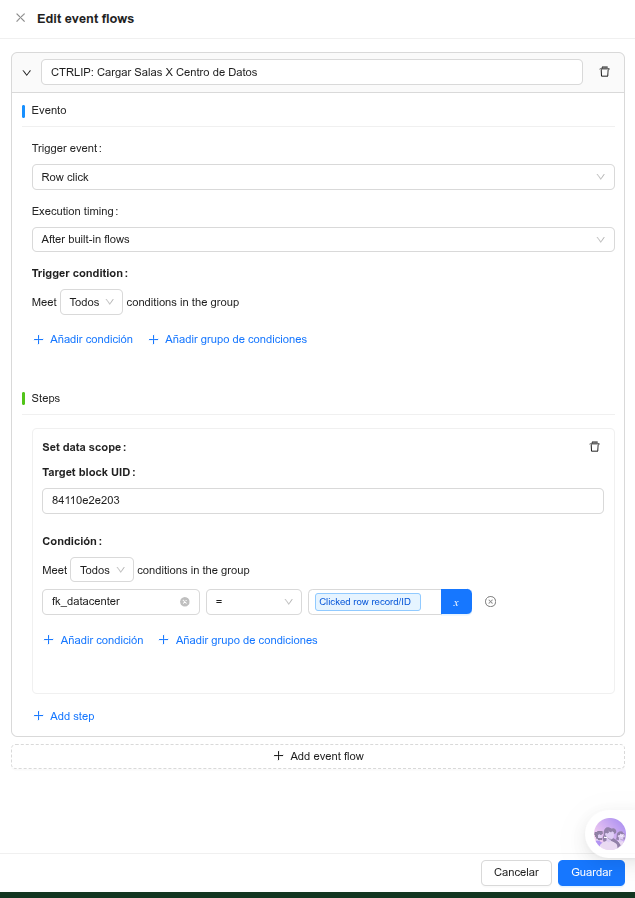

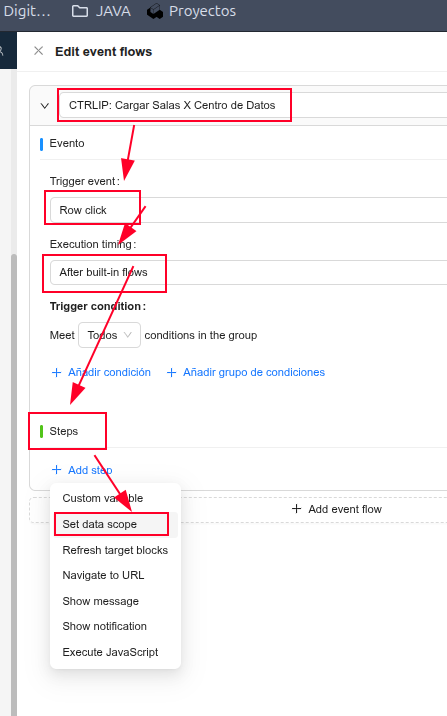

CTRLIP: Cargar Salas X Centro de Datos- Primero agregamos el paso «Set data scope»

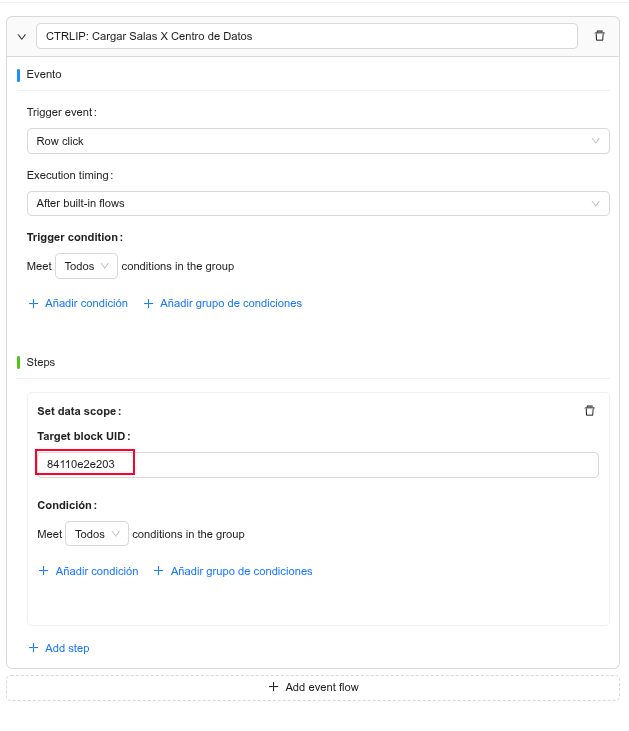

- Pegamos el id del bloque
84110e2e203

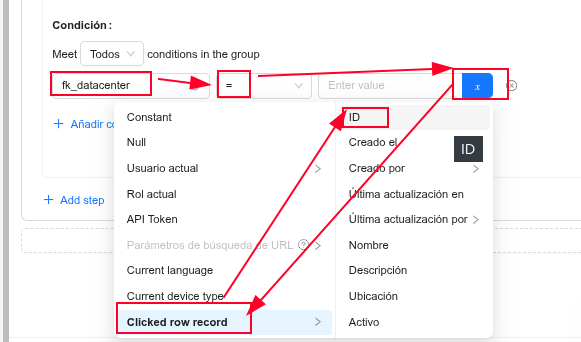

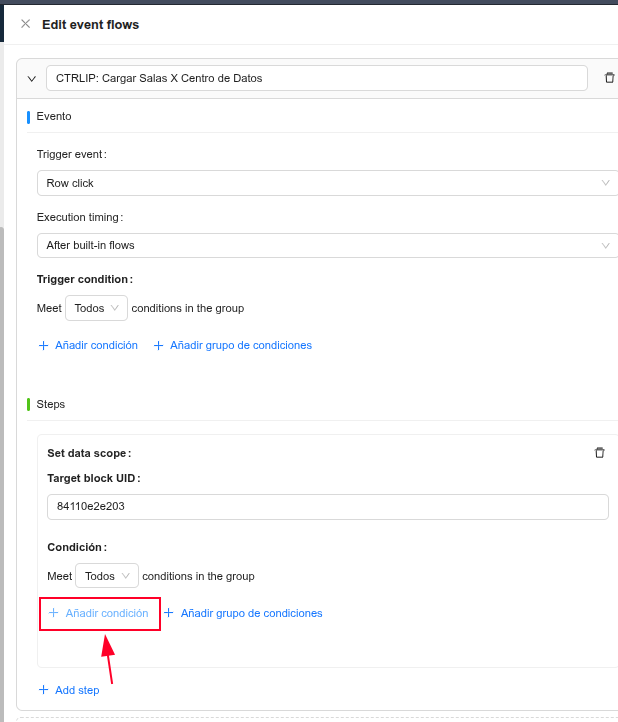

- Agregamos la condición
- Agregamos
- Resultado
- Guardamos

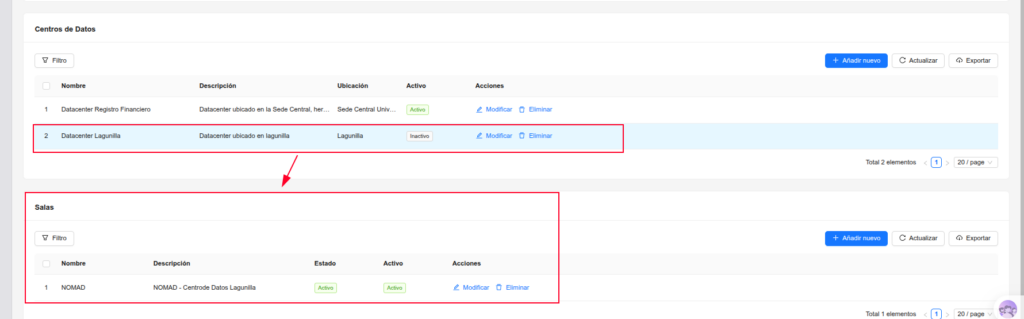

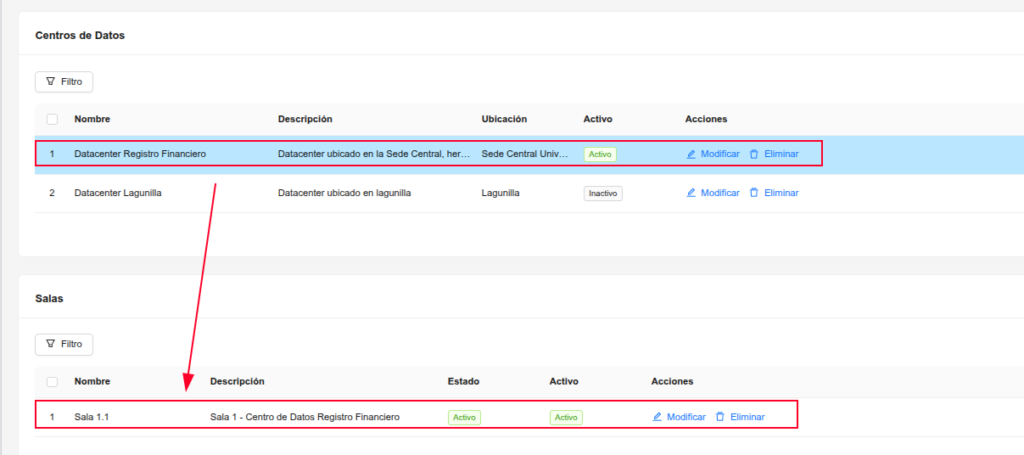

- Probamos
Crear CRUD Sala -> Individual
- Si desea crear un crud para sala de manera individual

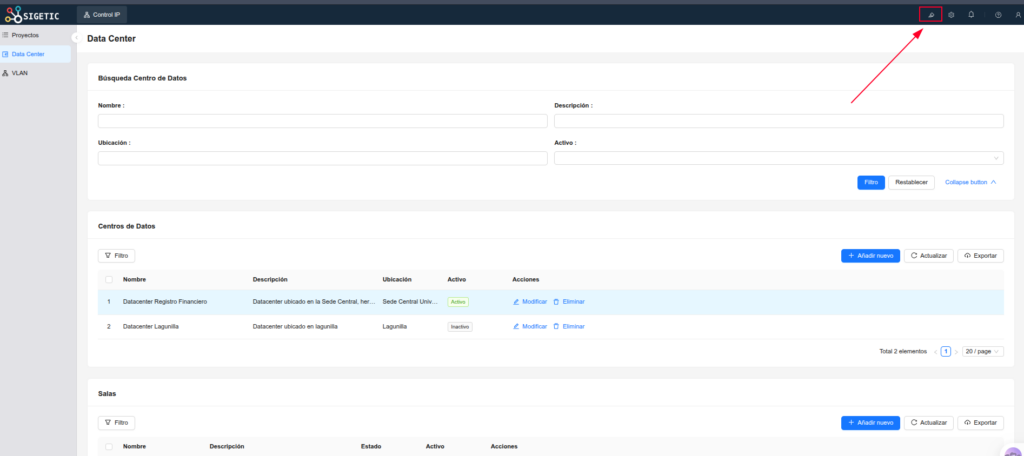

- Editar

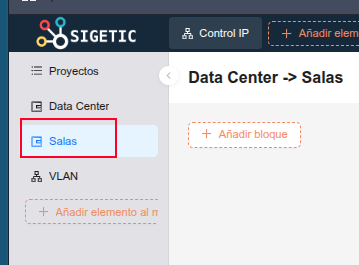

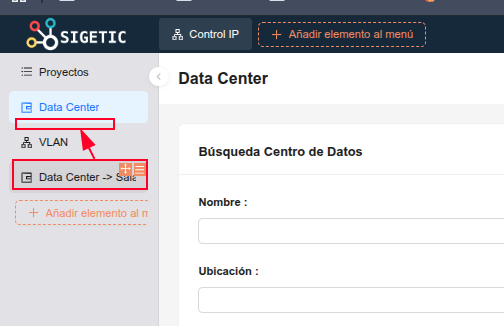

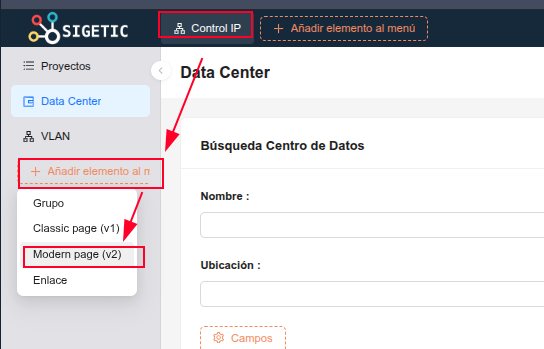

- Agregar pagina
- Acomodar

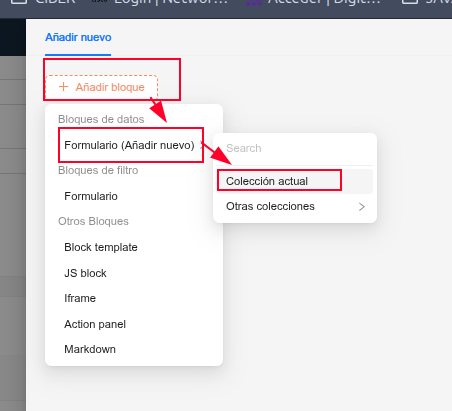

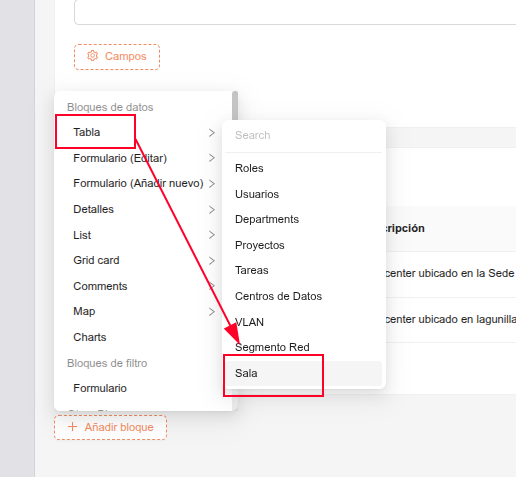

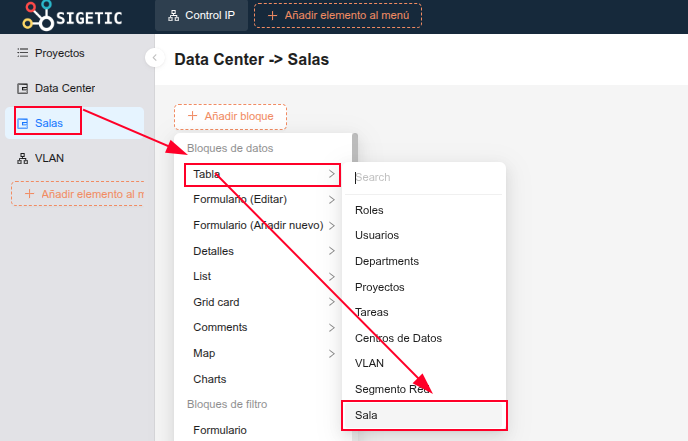

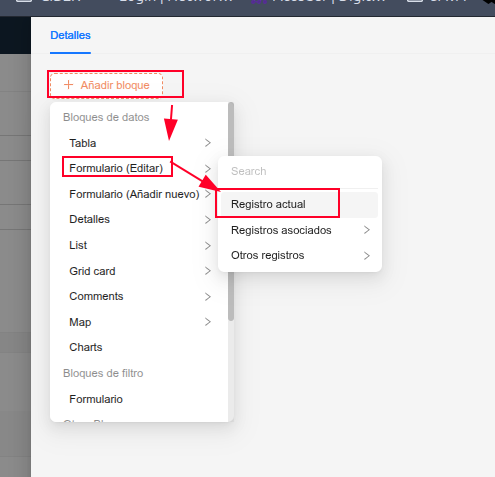

- Agregar bloque

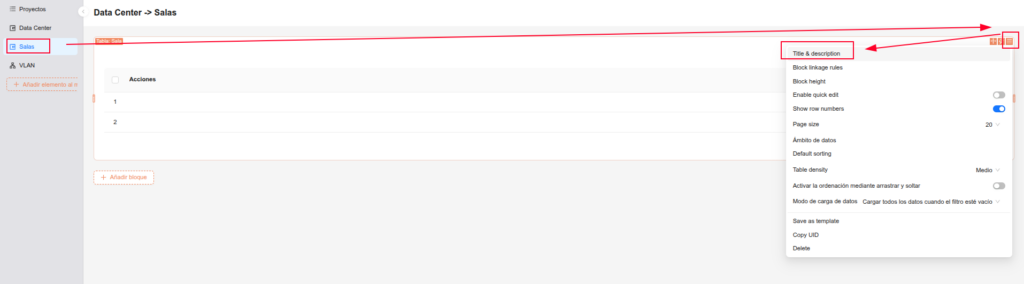

- Título

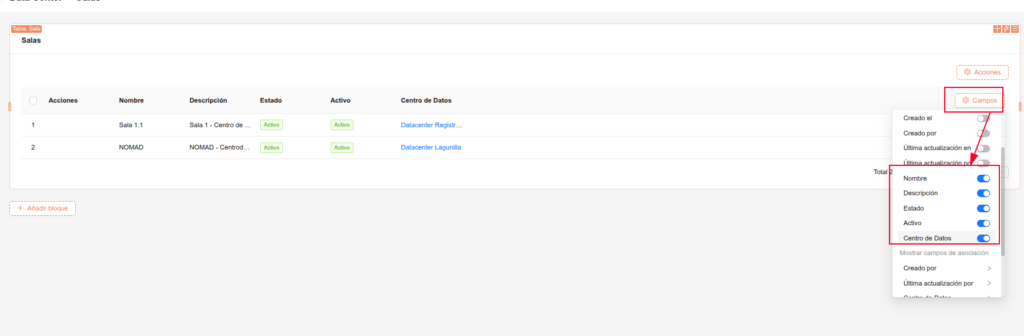

- Columnas
- Acomodar

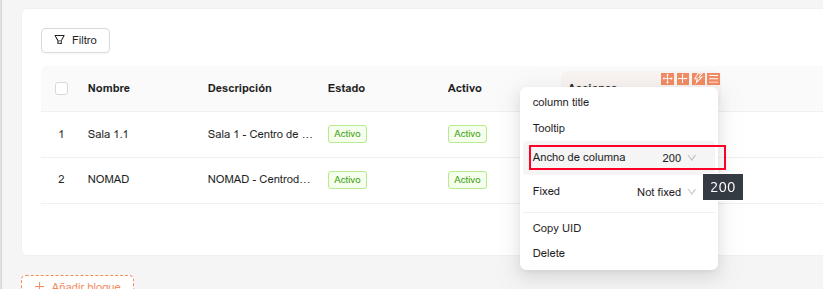

- Ancho columnas

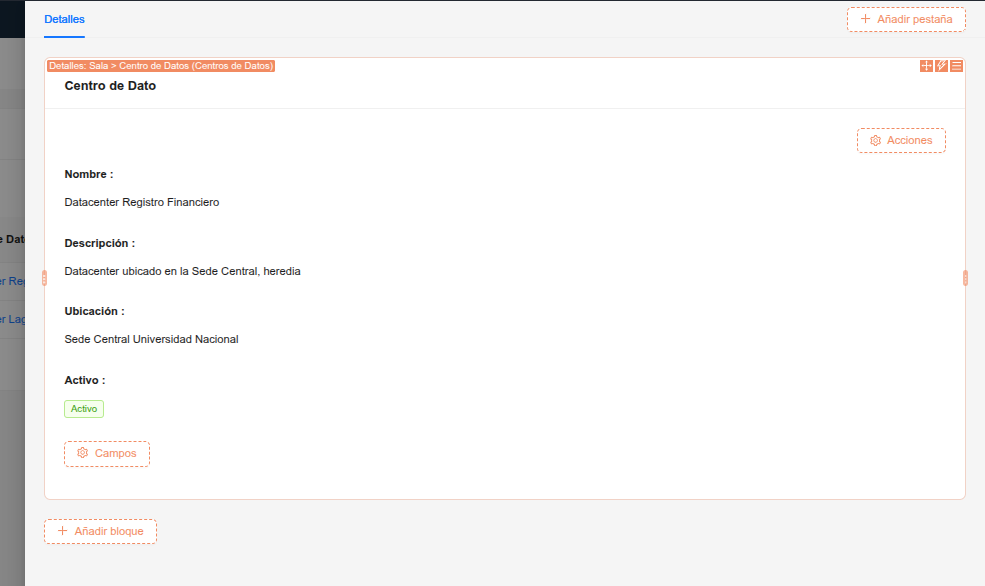

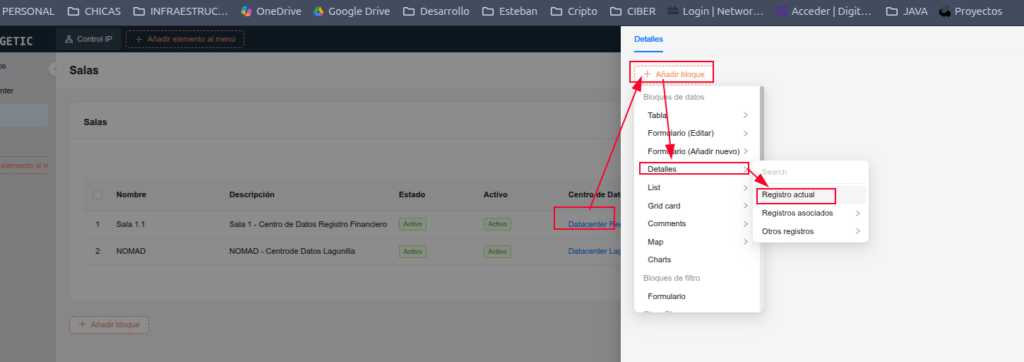

- Para el funcionamiento de centro de datos vamos hacer que se muestre la información del Centro de datos de modo de consulta
- le damos clic al nombre

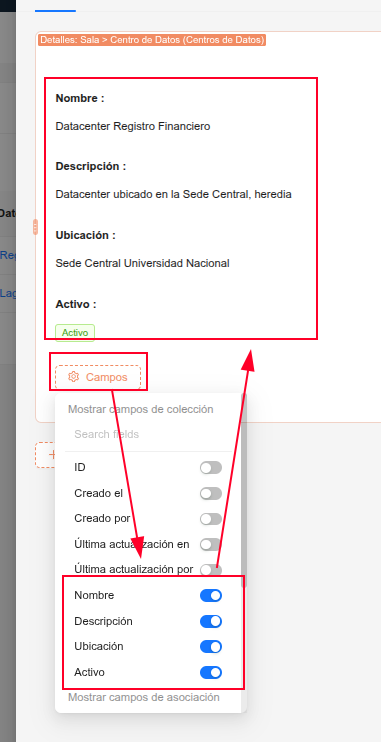

- Seleccionamos los campos a mostrar
- Título
- Resultado
- Acciones

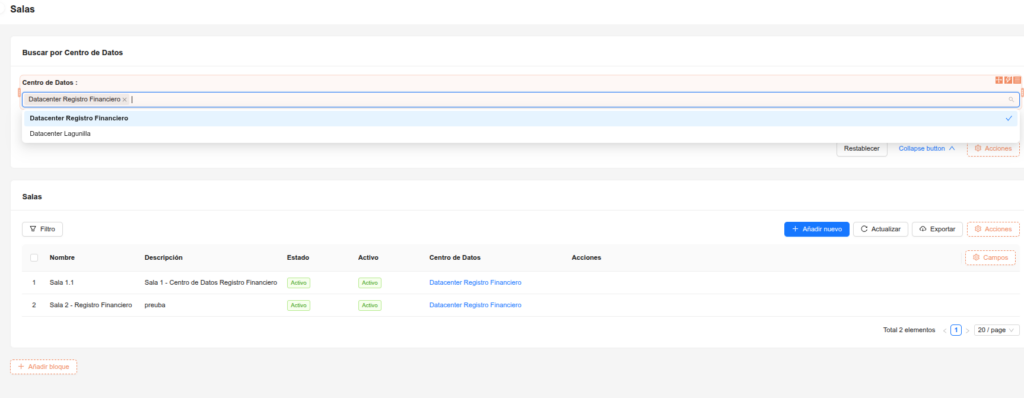

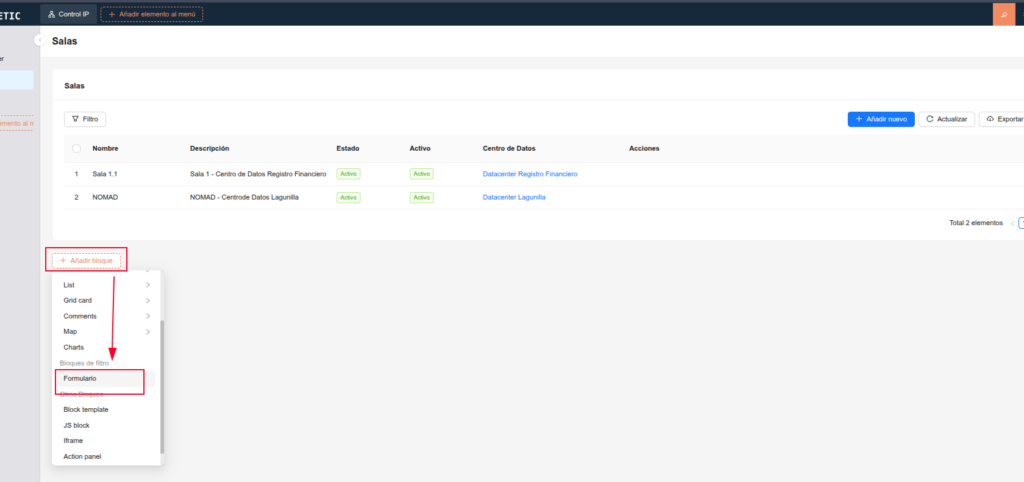

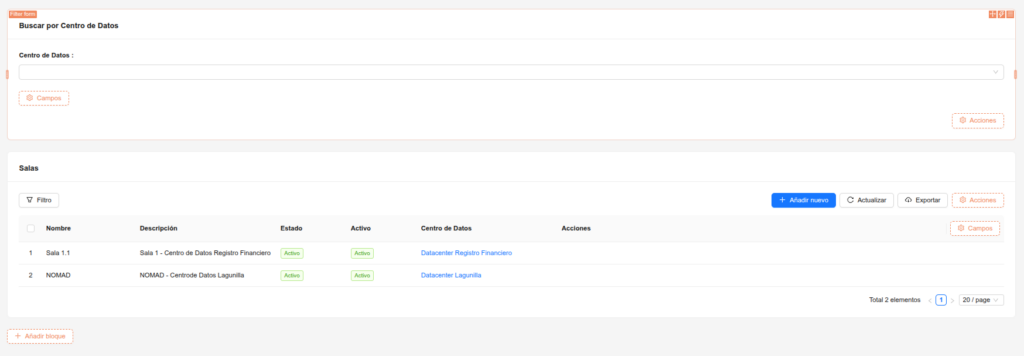

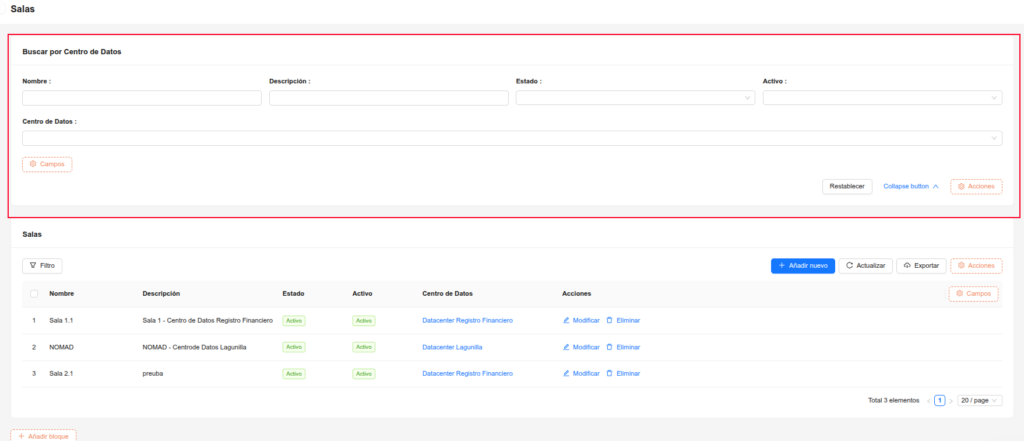

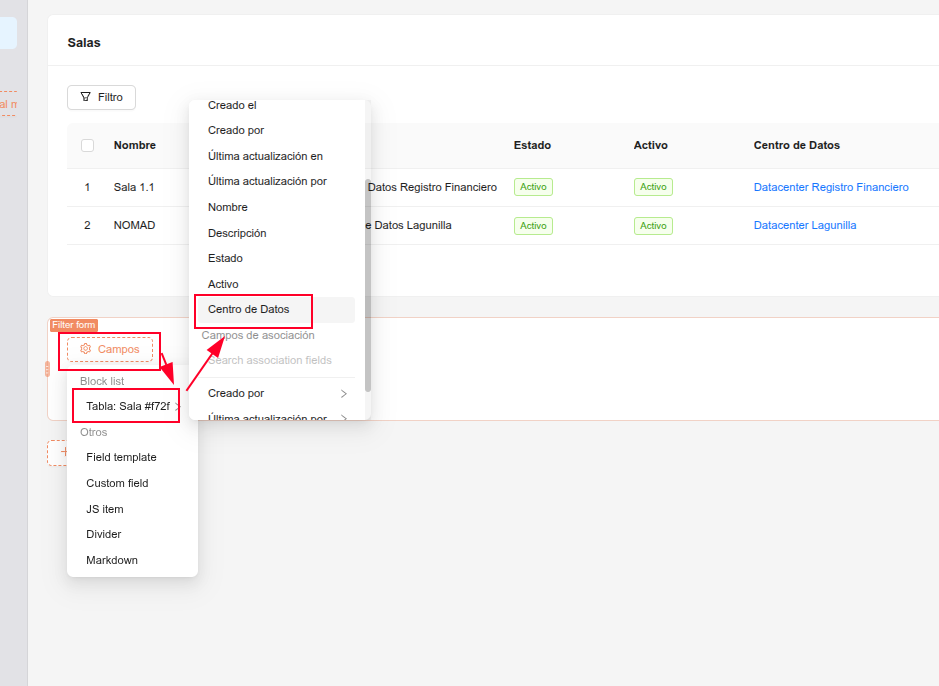

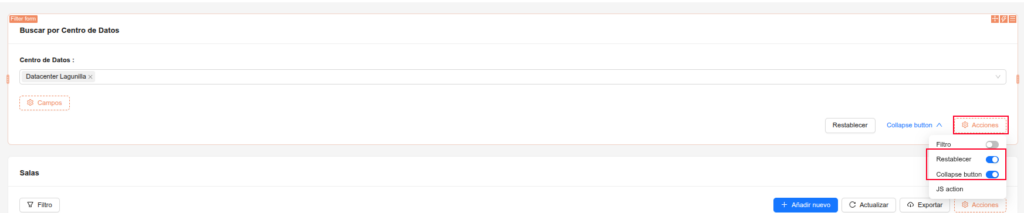

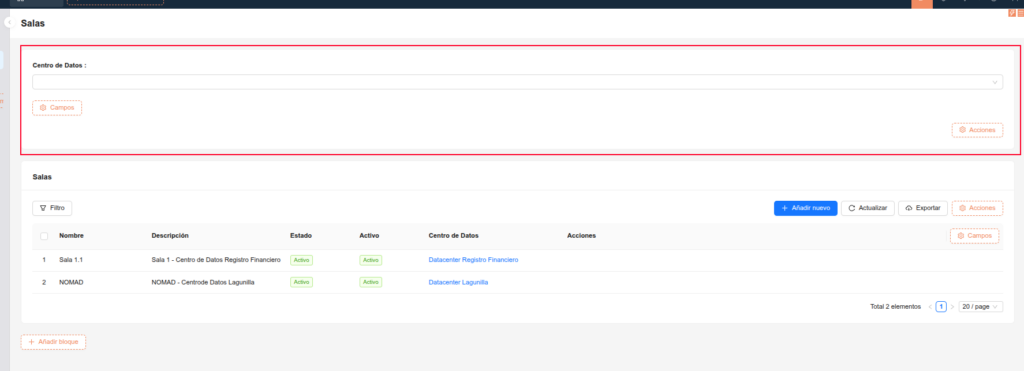

- Filtro por Centro de datos
- Moverlo arriba

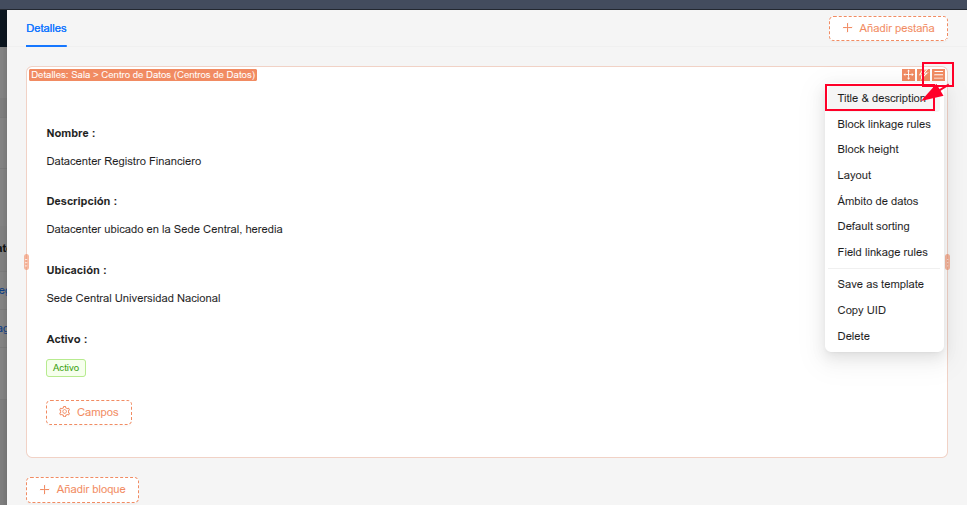

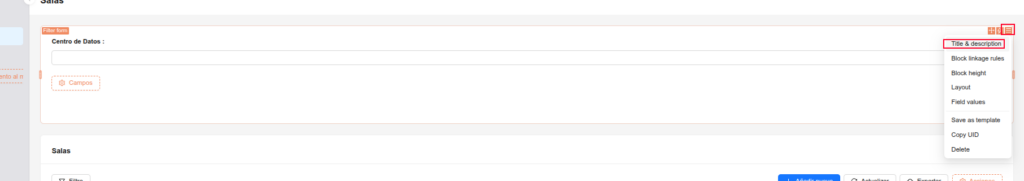

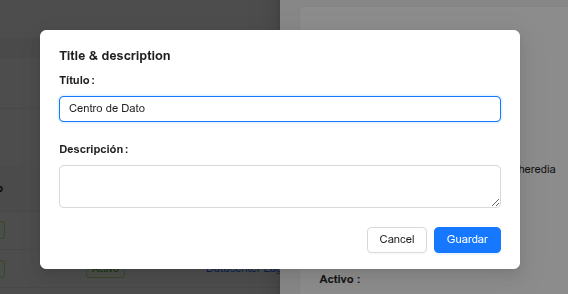

- Modificar título
- Resultado

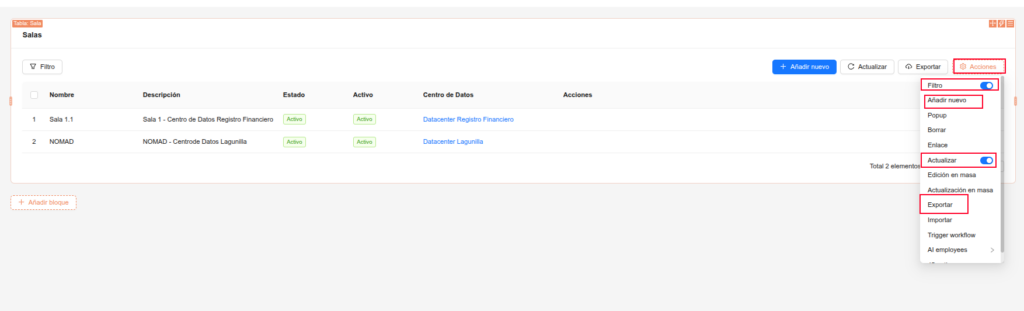

- Acciones

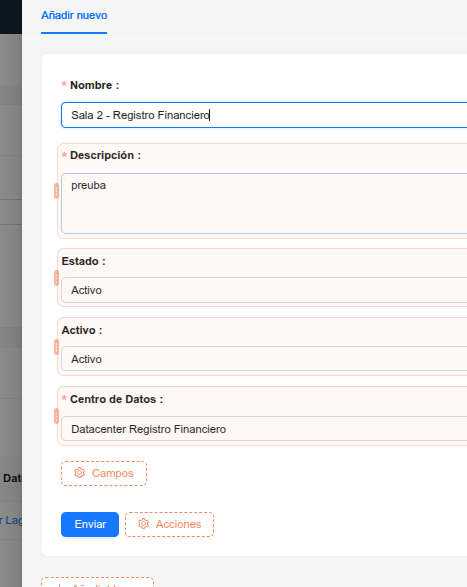

- Agregamos los campos propios de la sala y actualizamos

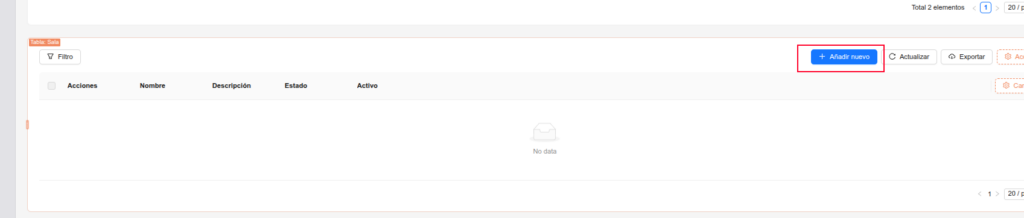

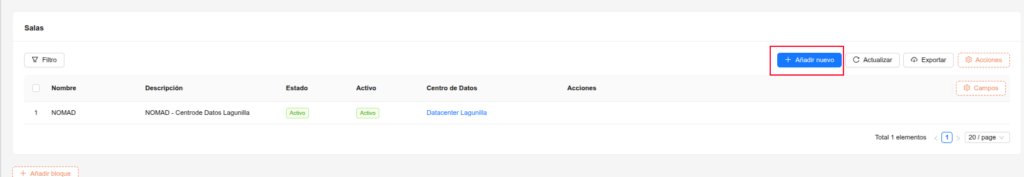

Agregar
- boton

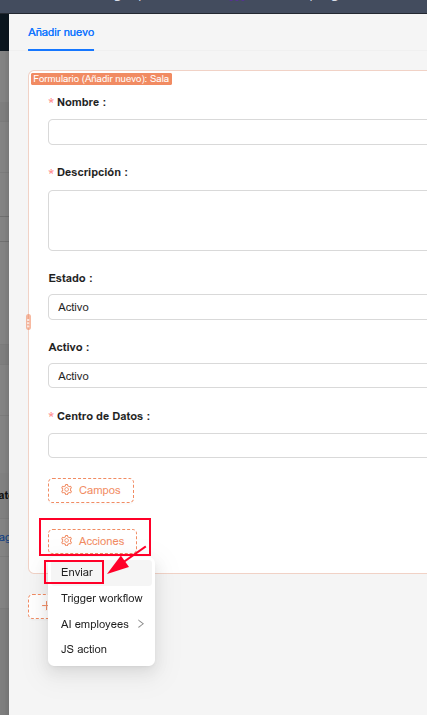

- Acciones
- Prueba

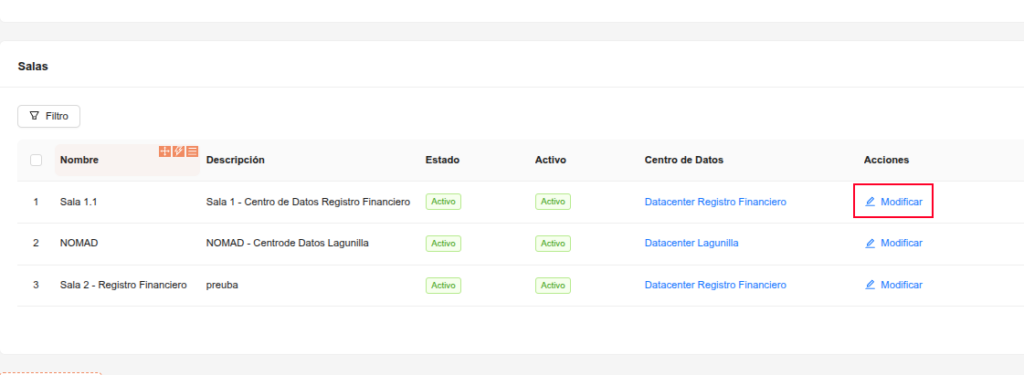

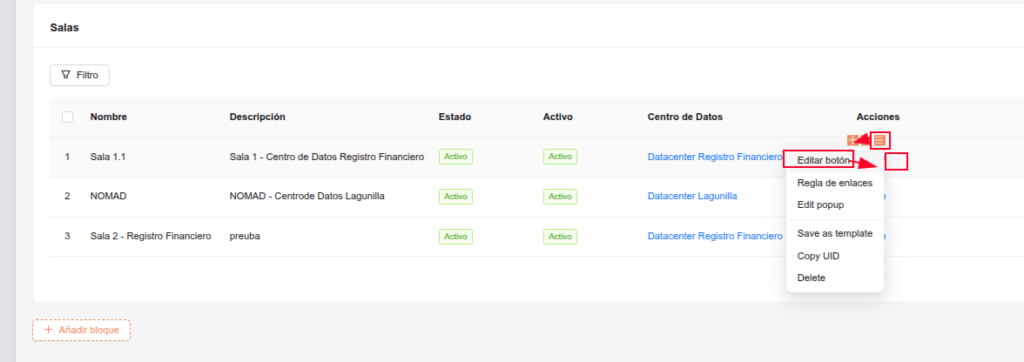

modificar

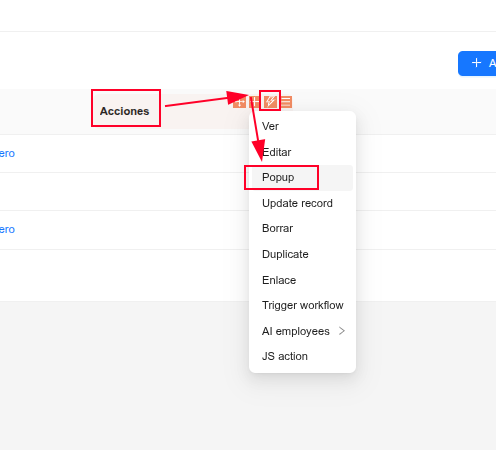

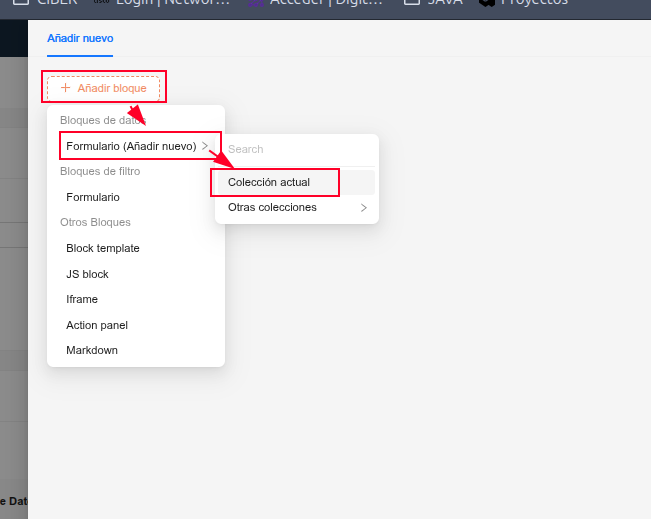

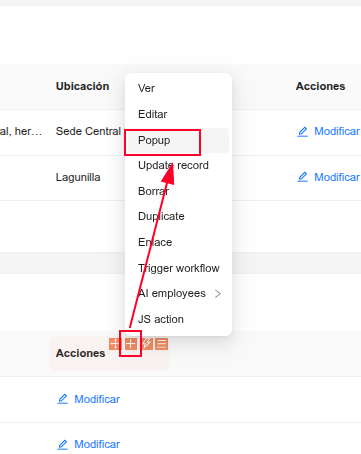

- Agregar popup
- Lo seleccionamos
- Editamos
- lo tocamos

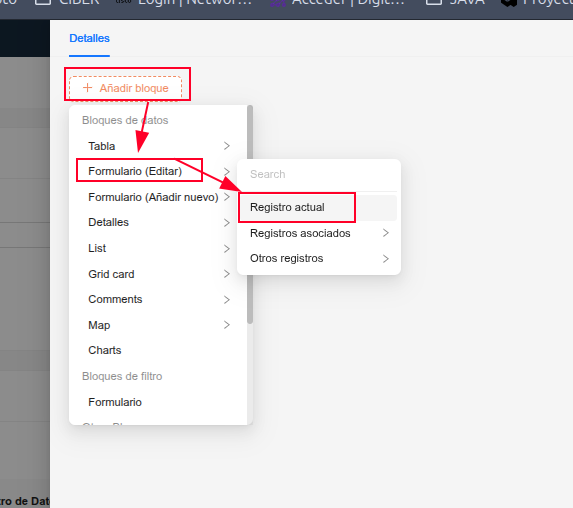

- Agregamos

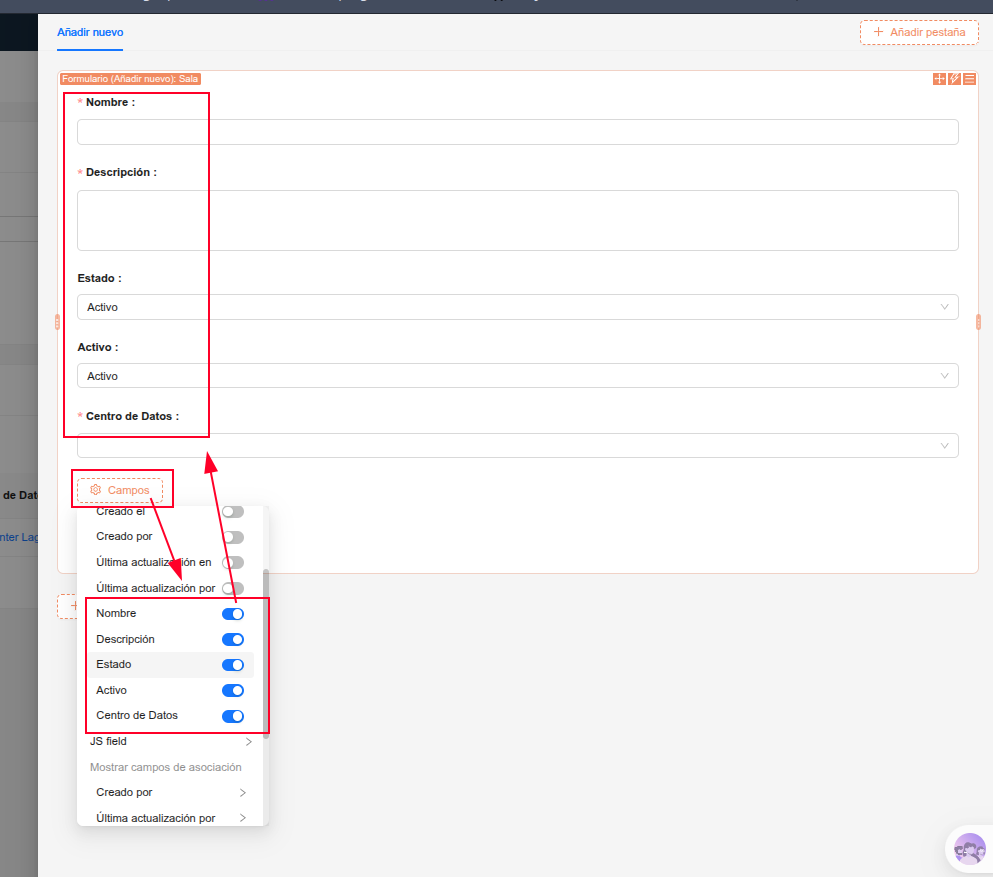

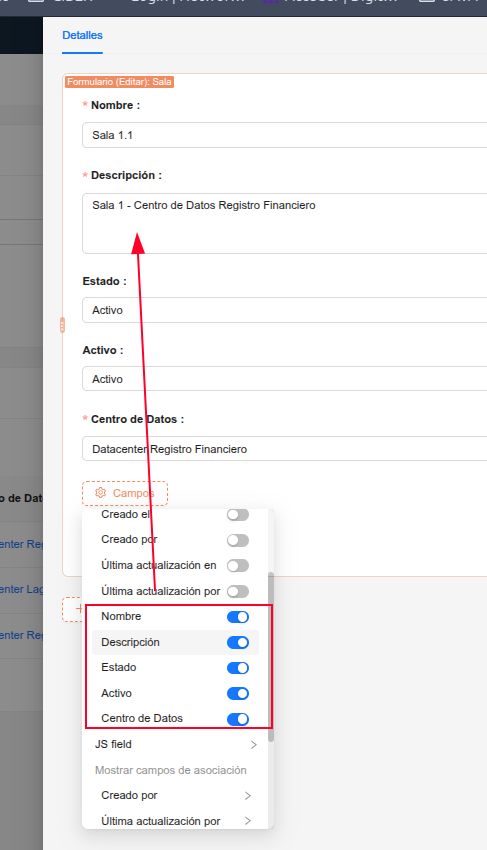

- Campos
- Acciones

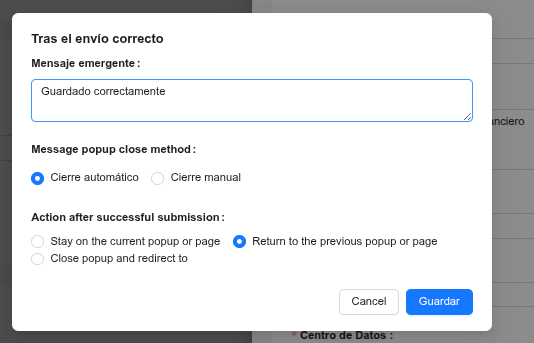

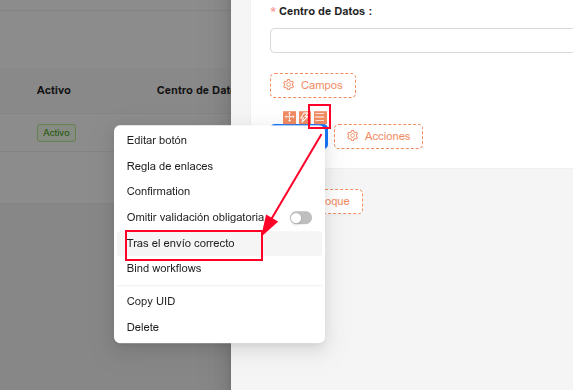

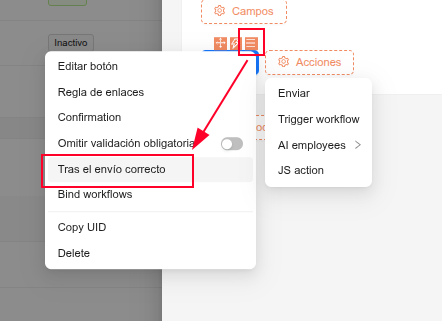

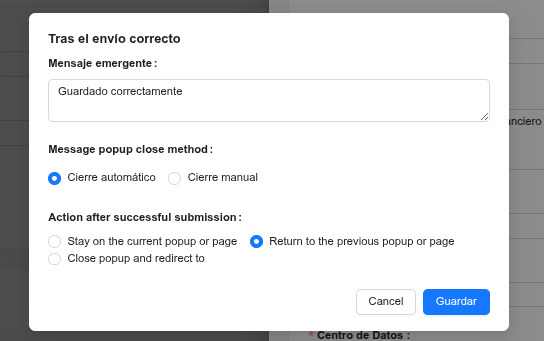

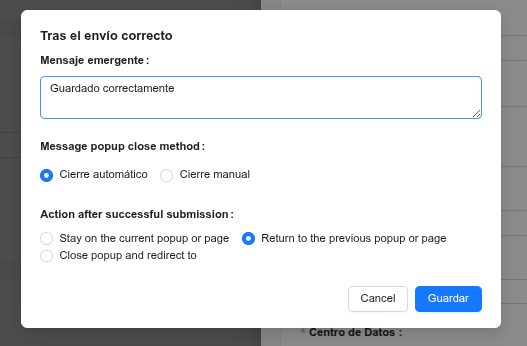

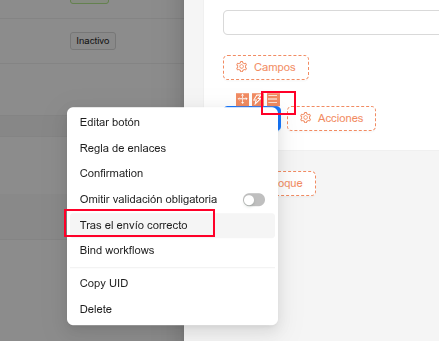

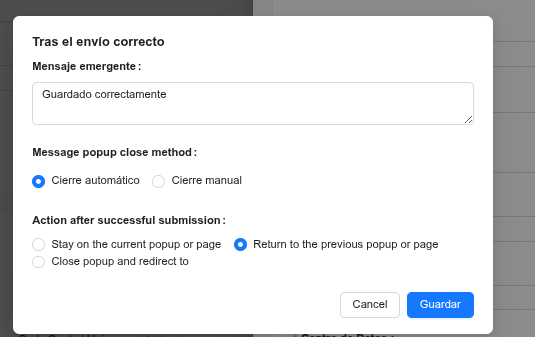

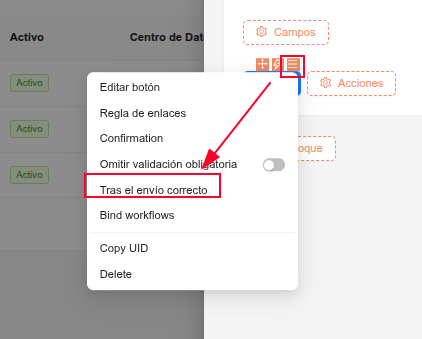

- Tras envio

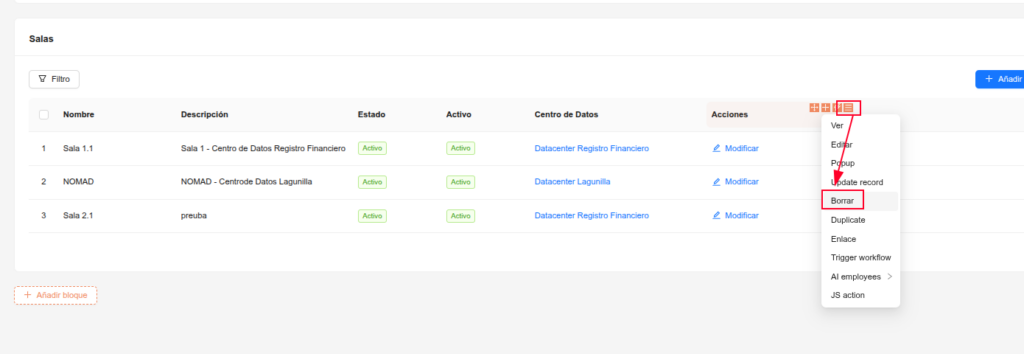

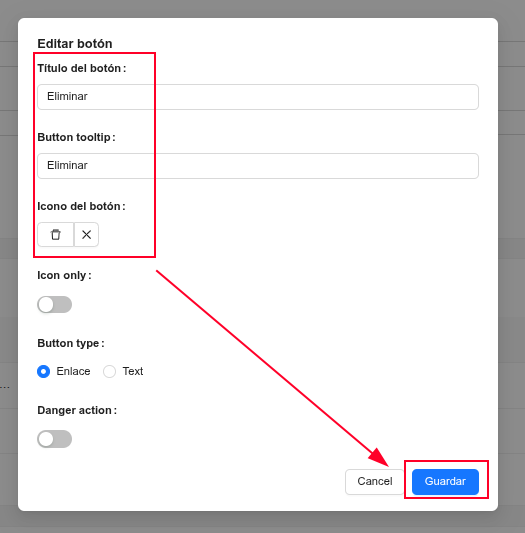

Eliminar
- Agregamos

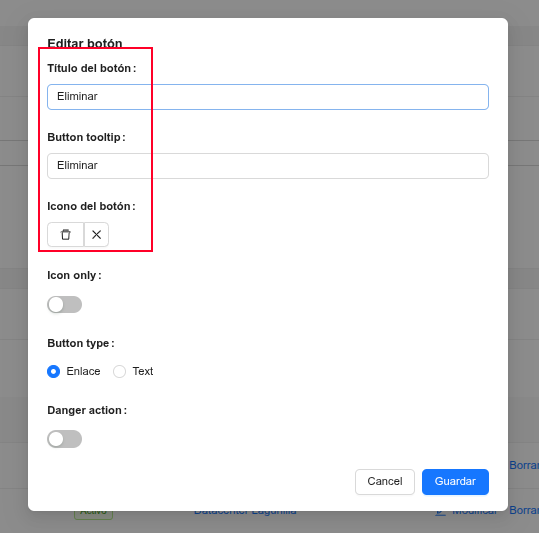

- Editamos
- Modificamos

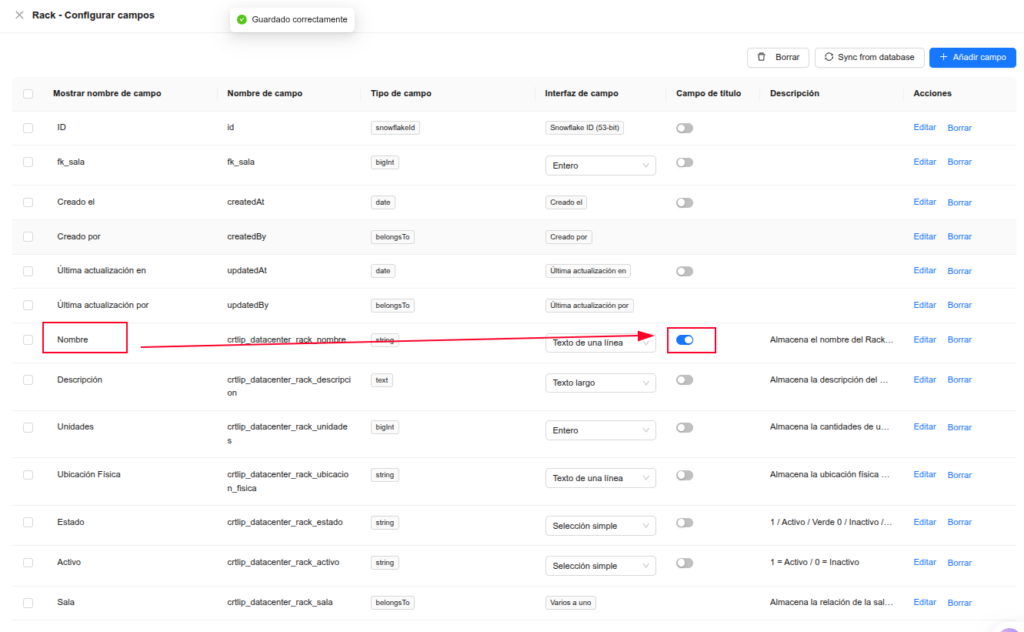

Racks
- Colección
Nombre: Rack
Código: crtlip_datacenter_rack
Categoría: Control IP
Descripción Almacena la informacion de los diferentes rack's del Centro de Datos| Campo | Tipo | Código | validacion1 | Validacion2 | Descripción |
| Nombre | Texto de una línea | crtlip_datacenter_rack_nombre | Requerido | Longitud máxima:200 | Almacena el nombre del Rack del Centro de Datos |
| Descripción | Texto largo | crtlip_datacenter_rack_descripcion | Requerido | Longitud máxima:250 | Almacena la descripción del Rack del Centro de Datos |
| Unidades | Entero | crtlip_datacenter_rack_unidades | Requerido | Almacena la cantidades de unidades del Rack del Centro de Datos | |
| Ubicación Física | Texto de una línea | crtlip_datacenter_rack_ubicacion_fisica | Requerido | Longitud máxima:300 | Almacena la ubicación física del Rack del Centro de Datos. Ej: Fila2, posición 3 |
| Estado | Selección simple | crtlip_datacenter_rack_estado | 1 / Activo / Verde 0 / Inactivo / Por defecto 2 / Manteniemiento / Naranja | 1 / Activo / Verde 0 / Inactivo / Por defecto 2 / Manteniemiento / Naranja | |
| Activo | Selección simple | crtlip_datacenter_sala_activo | 1 / Activo / Verde 0 / Inactivo / Por defecto | 1 = Activo / 0 = Inactivo | |
| Sala | Varios a uno → Sala | crtlip_datacenter_rack_sala | Almacena la relación de la sala con el rack |
NOTA: Nivel 3 combo Seleccionar DC -> Sala
- en el agregar debemos tener un combo para dc -> sala
- Para esto
VLAN
- Colección
Nombre: VLAN
Código: crtlip_vlan
Categoría: Control IP
Descripción Almacena la información de las VLAN's Disponibles| Campo | Tipo | Código | validacion1 | Validacion2 | Descripción |
| Número | Entero | ctrlip_vlan_numero | Requerido | Almacena el número de la VLAN | |
| Nombre | Texto de una línea | ctrlip_vlan_nombre | Requerido | Longitud máxima:150 | Almacena el nombre de la VLAN |
| Descripción | Texto largo | ctrlip_vlan_descripcion | Requerido | Longitud máxima:300 | Almacena la descripción de la VLAN |
| Estado | Selección simple | ctrlip_vlan_estado | 0 / Deprecada / Por defecto 1 / Activa / Verde 2 / Reservada / Naranja | 0 / Deprecada / Por defecto 1 / Activa / Verde 2 / Reservada / Naranja | |
| Activo | Selección simple | crtlip_vlan_activo | 1 / Activo / Verde 0 / Inactivo / Por defecto | 1 = Activo / 0 = Inactivo |
Segmento Red
- Colección
Nombre: Segmento Red
Código: ctrlip_segmentored
Categoría: Control IP
Descripción Almacena la información de los Segmentos de Red Disponibles| Campo | Tipo | Código | validacion1 | Validacion2 | Descripción |
| Nombre | Texto de una línea | ctrlip_vlan_nombre | Requerido | Longitud máxima:150 | Almacena el nombre de la VLAN |
| Descripción | Texto largo | ctrlip_vlan_descripcion | Requerido | Longitud máxima:300 | Almacena la descripción de la VLAN |
| Estado | Selección simple | ctrlip_vlan_estado | 0 / Deprecada / Por defecto 1 / Activa / Verde 2 / Reservada / Naranja | 0 / Deprecada / Por defecto 1 / Activa / Verde 2 / Reservada / Naranja | |
| Activo | Selección simple | crtlip_vlan_activo | 1 / Activo / Verde 0 / Inactivo / Por defecto | 1 = Activo / 0 = Inactivo |
